| Autor |
Mensagem |
MauricioBahia
Moderador |
# jan/09 · Editado por: MauricioBahia
· votar
leo2505
huahuauha. Começa verificando se os componentes enviados estãor de acordo com a listagem!!! hauuha No site abaixo vc calcula pelas cores http://www.electronica-pt.com/index.php/component/option,com_wrapper/I temid,98/
Eu separo num papel e anoto o valor deles pra depois eu achar fácil.
Dá uma lida neste pequeno tutorial. Não é o do Tube Screamer, mas vc aprende coisas para uso geral!
http://www.handmades.com.br/index.php?option=com_content&task=view&id= 17&Itemid=27
Depois sigo o tutorial do Tube!
http://www.handmades.com.br/index.php?option=com_content&task=view&id= 16&Itemid=27
E este tópico!!! Onde eu postei até uma foto em close da placa com os resistores e outras coisas.
Good Luck!
Ah... Tem que saber soldar legal, senão o pedal fica muito frágil.
|
leo2505
Veterano |
# jan/09
· votar
Eu jah dei uma iniciada... mas chegou numa parte aqui que me deixou com dúvida.
Eu recebi uma assim: 47nK100 é a mesma que a 47nK63 (eh aqueles q tem um formato quadrado azulzinho)
|
MauricioBahia
Moderador |
# jan/09
· votar
47nK100 é a mesma que a 47nK63
Não!! Os valores são diferentes cara! 47nK100 47nK63
Abs
|
leo2505
Veterano |
# jan/09
· votar
intão conseguiram envia trocado...
|
MauricioBahia
Moderador |
# jan/09 · Editado por: MauricioBahia
· votar
intão conseguiram envia trocado...
leo2505
Cara, o que restou, que não bate com a listagem?
Abs
ps. veja abaixo se detectou o problema...
|
MauricioBahia
Moderador |
# jan/09 · Editado por: MauricioBahia
· votar
leo2505
Olha isso aqui:
Exemplo de conversão de valores de capacitores
u1k250 = 0,1uf = 100nf
1nk100 = 0,001uf = 1nf
10nk250 = 0,01uf = 10nf
u47k63 = 0,47uf = 470nf
47n=63 = 0,047uf = 47nf
4n7k400 = 0,0047uf = 4,7nf
47nk = 0,047uf = 47nf
2n2k400 = 0,0022uf = 2,2nf
2n103k = 0,002 = 2nf eu acho...
22nk = 0,022uf = 22nf
do tópico: http://forum.cifraclub.com.br/forum/7/61015/
Abs
|
leo2505
Veterano |
# jan/09 · Editado por: leo2505
· votar
pelo que eu vi foi soh esse de 47nK100 q era pra c um 47nk63.
Aqui tem 2 acho q eh capacitor(aqueles d em cima redondinho) amarelo q ta 0.22/35 e 1 redondinho laranja com o numero 56... mas nas tuas fotos e na do handmade eh um vermelho, isso muda alguma coisa ou jah eh otra coisa q veio trocado?
jah coloco a foto
edit: http://img301.imageshack.us/img301/6343/imagem35sn6.jpg
(obs: a qualidade ta ruim pq foi com a webcam, mas eh aqueles 2 ali do lado, os amarelos mostram:
0.22/35
(K) ++
e o laranja só mostra o nº:
56
|
MauricioBahia
Moderador |
# jan/09 · Editado por: MauricioBahia
· votar
pelo que eu vi foi soh esse de 47nK100 q era pra c um 47nk63.
leo2505
Cara, eu não sei até que ponto isso interfere no pedal... É melhor esperar um "expert" te ajudar... Passa uma MP pro Henrique S.
Abs
|
MauricioBahia
Moderador |
# jan/09 · Editado por: MauricioBahia
· votar
leo2505
Vc tá falando dessa foto que eu postei mostrando os valores dos resistores na placa?
http://img246.imageshack.us/img246/3998/tsmauriciobahiareskh5.jpg
Abs
ps. se for a cor o problema... não liga...
|
leo2505
Veterano |
# jan/09 · Editado por: leo2505
· votar
MauricioBahia
hmm valeu mesmo assim ja deu uma baita ajuda denovo heehe
vlw mesmo
edit: eh essa foto ai: http://img246.imageshack.us/img246/3998/tsmauriciobahiareskh5.jpg
mostra aqueles capacitores redondinhos diferentes, como nessa imagem: http://img301.imageshack.us/img301/6343/imagem35sn6.jpg (eles estão do lado esqerdo) eles são d cor diferente, e o formato tbm e a legenda deles eh como eu mostrei ali no otro post
|
MauricioBahia
Moderador |
# jan/09 · Editado por: MauricioBahia
· votar
leo2505
Cor e formato ok. Os valores é que tem que estar batendo com os do folheto que veio no kit...
Abs
ps. montar de noite e com sono dá merda hein...
|
leo2505
Veterano |
# jan/09
· votar
MauricioBahia
uahuha pod cre... eu tentei inicia alguma coisa mas não consigo nem decifra as cores dos aneis dos resistores uahuha.
e hoje intão vo para de monta por aqui... amanhã venho te enche o saco mais um poco com minhas dúvidas hahaha.
vlw mauricio
|
ogner
Veterano
 |
# jan/09
· votar
leo2505
Olha essa foto aqui velho...
http://img440.imageshack.us/my.php?image=dsc00813rn7.jpg
|
MauricioBahia
Moderador |
# jan/09
· votar
ogner
Tirou essa foto da manga? hehe
|
ogner
Veterano
|
# jan/09 · Editado por: ogner
· votar
MauricioBahia
Cara, eu acho q o meu é diferente do seu!!! \huhuhsuhelenxxwx
o seu nao é 47nk100!!!!
essa foto é do segundo que montei.,..nao tenho fotos boas do primeiro!!!
|
MauricioBahia
Moderador |
# jan/09
· votar
ogner
o seu nao é 47nk100!!!!
Será que é por isso que não tenho tanto volume???????
Caraca!
:-|
|
leo2505
Veterano |
# jan/09
· votar
ogner
cara uhauhaua intao acaba por aqui minhas dúvidas, era tdo que eu queria saber exatamente minhas 3 dúvidas hahah
cara valeuzaoo
valeu ai tbm mauricio bahia vcs sao foda hauhau
|
ogner
Veterano
|
# jan/09 · Editado por: ogner
· votar
Nao sei mais de nada!!!
ashuehuahuhe....vou abrir os pedias pra ver amanha!!!
Os 2 aqui tem bastante volume como te disse outro dia!!
|
ogner
Veterano
|
# jan/09
· votar
leo2505
se liga nisso aqui tb!!!
http://img144.imageshack.us/my.php?image=tubeplaca5polarizedht1ek8.jpg
|
MauricioBahia
Moderador |
# jan/09 · Editado por: MauricioBahia
· votar
ogner

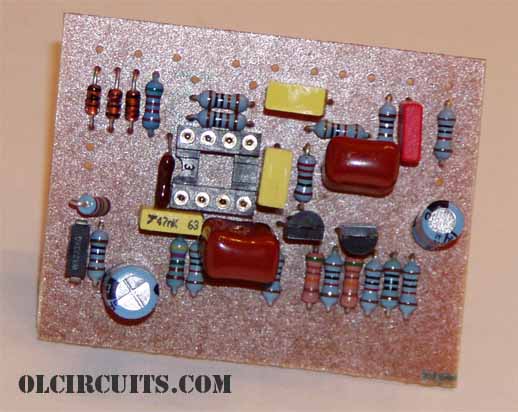

Aqui... Belas fotos!
http://olcircuits.com/tip01.html
[edit] bate com o 47nk63 da minha...
|
leo2505
Veterano |
# jan/09 · Editado por: leo2505
· votar
ogner
e liga nisso aqui tb!!!
Sinceramente não intendi o pq da marcação do positivo, ta marcando nos capacitores redondos?
|
ogner
Veterano
|
# jan/09
· votar
MauricioBahia
O meu então já o Óg MoD Screammer!!!!
ahuhuahuhea
|
ogner
Veterano
|
# jan/09
· votar
leo2505
Isso....esses se chamam Tantalos!!! e eles tem polaridade.....siga a foto pra coloca-los.....Sacou?
|
MauricioBahia
Moderador |
# jan/09 · Editado por: MauricioBahia
· votar
ogner
O meu tá batendo com o circuito da TonePad não?
http://www.tonepad.com/getFile.asp?id=81
Abs
[edit] O meu então já o Óg MoD Screammer!!!!
hehe. É verdade! Vc é um gênio!
|
leo2505
Veterano |
# jan/09 · Editado por: leo2505
· votar
ogner
a tah valeu :]
eu nunk mechi desse jeito com eletrônica na minha vida por isso não intendo quase nada huauhah
>>edit: hmm intão aquele puxadinho pro lado d uma perna d um capacitor tantalo eh o positivo ;]
Isso que é adquiri cultura aqui no FCC heuaheua
|
MauricioBahia
Moderador |
# jan/09 · Editado por: MauricioBahia
· votar
eu nunk mechi desse jeito com eletrônica na minha vida por isso não intendo quase nada huauhahu
leo2505
Foi o Henrique S. quem indicou e eu até postei aqui neste tópico, pois tava no tópico do MiniFuzz...
Abs
|
ogner
Veterano
|
# jan/09 · Editado por: ogner
· votar
MauricioBahia
Sim sim...o seu bate com os layouts por ae!!!!!
Ooooo leo2505 se vc montar com o 47nk100 vou querer roylites!! hehehe...
Maricio.
Cara eles nao são iguais=equivalentes nao ein???!!
Nao tem 47nk100 ali naquela tabela q vc postou!!!
A pula esta atras da orelha!!! q q muda com esse componetnte ein!!!?!?
Henriquessssssss!!!!!!!!!!!!
|
leo2505
Veterano |
# jan/09
· votar
ogner
Ooooo leo2505 se vc montar com o 47nk100 vou querer roylites!! hehehe...
Pod cre uhahhauuha
|
ogner
Veterano
|
# jan/09
· votar
leo2505
Cara, mas agora eu nao sei oq ele é diferente dos outros...se for né!!! abri o outro e os 2 estao montados com o 47nk100...
Nao sei qual é o "problema" que pode causar.....
Acho melhor vc esperar alguem esclarecer isso antes de montar o seu....vc é quem sabe.....eu gosto muito dos meus....tem até samples....aqui no topico mesmo.....
|
leo2505
Veterano |
# jan/09
· votar
ogner
Acho melhor vc esperar alguem esclarecer isso antes de montar o seu....vc é quem sabe.....eu gosto muito dos meus....tem até samples....aqui no topico mesmo.....
eu tbm cara, viro meus chodós hahuuhaa
Mas por agora d madrugada nao vo solda mais nada, vo espera mesmo ateh hj d tarde pra volta a trabalha nessa coisa irritante, difícil e peqena q acaba com a minha paciência... mas gostei de inicia meu proprio pedal e mes q vem vo compra o kit do pro rat hahahah
|
