      *Tutorial de modificação do Pedal Crybaby GCB95 - Por Rowashburn*

      Autor Mensagem
      zpproducoes
      Veterano
      # out/11
      · votar


      Eu tava lendo de bobeira o tutorial e achei fantástico.

      Um pequeno detalhe... ele diz que o gcb 95 não vem com o indutor FASEL e que o GCB 95 F vem e custa 200 a mais... O meu é o 95 normal, nunca mudei ele e abri e tem lá o indutor vermelho escrito FASEL no meio do pedal...

      alanstu
      Veterano
      # jun/12
      · votar


      Bom acabei de comprar o CGB95, um som expetacular, acabei de abrir e veio com fasel vermelho.

      vangushalen
      Veterano
      # out/12
      · votar


      cara eu tenho uma cry baby e o qe eu posso dizer é qe 90 % delas vem assim.

      Paulo Utida
      Veterano
      # ago/13
      · votar


      Ressuscitando o Tópico!

      Olha esse vídeo do Roberto Torao.
      Ele diz que os novos pedais já vem com o indutor Fasel Red e é Truebypass!
      E agora?

      http://www.youtube.com/watch?v=OgdMHSukUMU

      Lucaz Oliveira
      Membro Novato
      # ago/14
      · votar


      GALERAAA

      seguinte.. to com o gcb95 faz tempo, e vou meter logo as mods nele, mas olhando pra ele, pelo que me parece, a chave do switch dele é uma dpdt, gostaria de saber se consigo transformar em truebypass sem precisar trocar a chave, usar apenas a propria do pedal (segue fotos)

      tem a foto do red fasel pra quem ainda tem duvida se ele vem ou nao, realmente vem galera, ja comprei 2 gcb95, um de sampa outro do paraguai, os dois vieram...

      agora outra coisa que gostaria de saber, é possivel eu apenas trocar 1 componente ou outro, como por exemplo o capacitor de 0.01 pra 0.22 (algo assim rs) pra ir testando os timbres? ou preciso fazer a mod "completa" pra ele ficar legal... pois o q eu queria fazer de começo era trocar pra nf0,22 e trocar akele que altera os medios de 1,5 pra 2,2 se nao me engano! dai depois fazer o truebypass (ou fazer agora caso a chavinha q esta nele ja sirva!!)

      obs: as fotos que estao na minha acc sao da minha vulcazinha entao nem deem bola pois ela esta completamente regulada e pronta pro rock!!

      https://imagizer.imageshack.us/v2/908x681q90/911/awXHzI.jpg

      https://imageshack.com/i/pbawXHzIj

      https://imageshack.com/i/ew7WB5U3j

      https://imageshack.com/i/ezB79hWbj

      https://imageshack.com/i/iqU9ldpTj

      Lucaz Oliveira
      Membro Novato
      # ago/14
      · votar


      ninguem??? ajuda eu ai galerinha!!!

      Lucaz Oliveira
      Membro Novato
      # ago/14
      · votar


      uP!!! preciso da ajuda de vcs galera!!

      Lucaz Oliveira
      Membro Novato
      # ago/14
      · votar


      ninguem manja dos cry baby ae??

      Lucaz Oliveira
      Membro Novato
      # ago/14
      · votar


      meu ultimo up no topico galera... ninguem manja nada ai do cry baby??

      TS9DX
      Veterano
      # ago/14
      · votar


      Lucaz Oliveira

      Oi amigo, ja tive exatamente esse Crybaby seu aí com o Fasel e fiz todas as modificações, inclusive o True Bypass, pergunte aí o que quer saber.

      f14gomes
      Membro
      # ago/14
      · votar


      Ressuscitando o Tópico!

      Olha esse vídeo do Roberto Torao.
      Ele diz que os novos pedais já vem com o indutor Fasel Red e é Truebypass!
      E agora?

      http://www.youtube.com/watch?v=OgdMHSukUMU


      gostaria de saber se consigo transformar em truebypass
      Lucaz Oliveira
      amigo, basta você ter paciência e ler um pouco que metade das suas dúvidas serão sanadas.

      Quanto a mod parcial, eu não sei, mas você pode descobrir tentando.
      Abs.

      Lucaz Oliveira
      Membro Novato
      # set/14
      · votar


      gostaria de saber se as mods tem que ser feitas todas juntas, mas acho que nao haveria problema, pois muitos ficam testando varios componentes diferentes e etc... o que eu mais quero saber é se a chave que veio no meu cry baby ja é possivel fazer a conversao pra true by pass, tem os links das fotos pra cima!!!!

      Fuzatto
      Membro Novato
      # set/14
      · votar


      zpproducoes

      Irmão, até onde eu sei ele não vem com chave DPDT, embora na foto que vc colocou, ele tem a mesma quantidade de terminais de uma.

      Quanto a ir substituindo aos poucos, sem problema, é até bom que ai vc vai vendo a diferença passo a passo. Isso exceto os componentes do buffer que vc terá que tirar todos ao mesmo tempo para torna-lo true.

      Abraço

      Lucaz Oliveira
      Membro Novato
      # set/14
      · votar


      vlw fuzzato, eu vou tentar fazer a mod apenas de truebypass, mas usando a chave original do pedal... pq dai sim, ia ser uma novidade que poucos sabem, os cry babys estao vindo com a chave 3dpt, é so resoldar pra ficar truebypass!!

      provavelmente so semana q vem eu faça, mas prometo q se der certo abro um topico pra galera ficar informada!

      Lucaz Oliveira
      Membro Novato
      # jan/15
      · votar


      é galera, os novos cry baby alem de estarem vindo com o red fasel, agora tambem estao vindo com uma chave dpdt... que é so vc abrir o pedal e fazer a mod pra true by pass, sem precisar comprar nenhum componente pra isso... fica a informaçao minha pro forum

      eu ja tinha certeza disso, mas encontrei a informaçao novamente nesse site

      http://stinkfoot.se/archives/546

      quase no final do texto, ele posta um update que fala o seguinte:

      "Update: I have recently (mid 2014) come across a few pedals of the latest revision (Rev I) that has had a DPDT switch from the factory. They’ve been wired as SPDT switches, but could easily be rewired for true bypass. It could be that since more and more of the Dunlop signature wahs come with true bypass, they started using the DPDT’s for all pedals (it’s cheaper to buy larger quantities of the same part, after all). Or it’s just a temporary thing. Either way, take a look before you order any parts – if your switch looks like the one to the right, you already have the switch you need!"

      quem comprar os pedais mais recentes, ja vem com a chave original dunlop pra fazer a mod pra true by pass....

      Velvete
      Veterano
      # dez/15
      · votar


      Opa!!!

      Após todas as mods, troquei os mspa18 por bc109 e o som morreu :(

      Alguém tem alguma ideia do que seja?

      Abraços

      xDsvini
      Membro Novato
      # mar/16
      · votar


      Fiz a mod do true by pass . Porém ele funciona quando aciono o pedal , e logo quando desligo ele para de funcionar ! Ou seja com o wah ligado funcionando com som e tals , passa normal ! Porem quando desliga o efeito , ele corta o sinal ! Com fonte ou sem ....

      Ismah
      Veterano
      # mar/16
      · votar


      Então não é TBP.

      MauricioBahia
      Moderador
      # mar/16 · Editado por: MauricioBahia
      · votar


      xDsvini

      DPDT ou 3PDT são, meramete, interruptores liga/desliga com varios polos/contatos. Então, uma vez acionada ela permite a passagem do sinal e o som sai normalmente. Apertando novamente ela interrompe o sinal. O problema deve estar na ligação que você fez. Cadê o esquema que usou?

      Ex.

      3PDT (ate 3 ligações) https://lh5.googleusercontent.com/proxy/t0hVYAjkM2RwDtDP1kYOzuYMpKyckH PsWiG6-dFxShMd0fEoZw_Lfr7l0E90dIhQv56EUnhOdV_C--macaS0BHXxwfxzXHqZYBW2 CA=w440-h306-nc

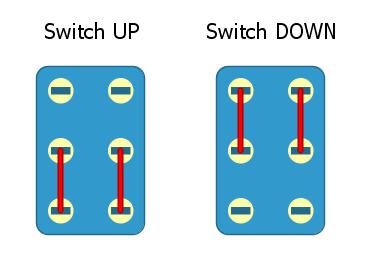

      DPDT (até 2 ligações)
      https://encrypted-tbn3.gstatic.com/images?q=tbn:ANd9GcSqdpMYdrAtBR7Wv0 JfcGgn6Uu9l2N29Pn2R5BkPzSAqKe1o4oy

      Abs

      MauricioBahia
      Moderador
      # mar/16 · Editado por: MauricioBahia
      · votar


      Ismah: Então não é TBP.

      Pq acha isso?

      Abs

      xDsvini
      Membro Novato
      # abr/16
      · votar


      [/b]Mauricio Bahia[b]

      Ei Maurício , Muito obrigado pela resposta , felizmente um fio estava encostando em um dos terminais que não poderia encostar , acabei vendo e resolvendo o problema , grande abraço ! Se você saber responder a pergunta que eu fiz sobre os resistores , eu ficaria muito grato ... Abrc

      Algaba
      Membro Novato
      # 25/mai/17 09:25
      · votar


      Bom dia! Estou com um GCB 95, um ZW-45 e um Rocktron Moan, eu gostaria de fazer esse esquema de True By Pass, alguém têm algum esquema atualizado, já procurei no fórum e quase todos não links que não existem mais, alguém pode ajudar ae....o meus Dunlop já são fasel

      rafamoraes
      Veterano
      # 23/jul/18 10:00
      · votar


      Galerinha vou ressuscitar o tópico para uma dúvida quanto às mods de wah.

      Mudei o resistor que cuida do "Q" de 33k para 47k, isso mudou o timbre que era mais pra "weh" e ficou mais pro "woh".
      Mudei os transistors que eram MPSA18 high gain para os BC109B que são médio gain, pois são os utilizados nos antigos Clyde McCoy e, na teoria (site fuzz central), isso melhoraria os graves e deixaria o som mais "mellow".

      As mudanças melhoraram o timbre, ficou bem bacana no clean. Mas quando uso distorção + wah, a transição dos graves pros agudos, em um ponto específico da pisada do pedal, do meio para o fim, dá um salto abrupto de grave para agudo, gerando um efeito horrível.

      Alguém já teve esse problema em um pedal wah, e conseguiu revolver como?

      Abraço

      Velvete
      Veterano
      # 11/ago/18 10:58
      · votar


      rafamoraes

      Fiz a mod também do potenciometro e resolveu parte do problema.

      Meu problema é que o som é bem baixo quando o pedal está pra cima (nos graves). Já ajustei o cursor deixando bem agudo, mas o volume continua abafado.
