Baal
Veterano |
# jun/11
Pessoal gostaria de pedir uma ajuda de vcs, tenho um 208Gt e ja coloquei varios pots de volume nele e ou o volume fecha total ou não fecha e o pior só um toke e ja abre muito o volume tipo do 1 pro 5.
Hj ele ta com o valor origial !
alguem ja viu ou passou por isso poderia me ajudar??
valeuuu
|
carlos adolphs
Veterano
 |
# jun/11 · Editado por: carlos adolphs
· votar
Baal
Colocou pots de que tipo e valor?O Original é 100K Tipo A. A característica da pane parece que também ao efetuar trocas, vc rachou ou estava rachado algum filete do circuito impresso.Revise.Abcs.
|
Baal
Veterano |
# jun/11
· votar
carlos adolphs
Eu coloquei até de 20K,
Eu procurei saber e me disseram que era 100kB, Ai coloquei ele e esta la, vou rever as trilhas mas estas parecem estar perfeitas.
Vleuuuuuu
|
carlos adolphs
Veterano
|
# jun/11
· votar
Baal
Ok, 100kB funciona.Apenas uma observação.Pots brasileiros tipo A são o tipo B dos importados.Tem que ver se o que era o original mesmo, de que origem era, nacional ou importado.Para rever as trilhas, coloque o ohmimetro no ponto de solda e a outra ponteira siga pela trilha até o ponto máximo de afastamento dela.Abcs.
|
Baal
Veterano |
# jun/11
· votar
carlos adolphs
Vleuuu!!
Vou fazer isso sim e te aviso, obrigado pela ajuda!
|
thiagoahaeuro
Membro Novato |
# dez/16
· votar
e ai mano, resolveu o problema?
|
acabaramosnicks
Membro Novato |
# dez/16
· votar
thiagoahaeuro
acho que depois de 5 anos deve ter comprado um amp melhor
|
thiagoahaeuro
Membro Novato |
# dez/16
· votar
é pq estou com o mesmo problema
|
thiagoahaeuro
Membro Novato |
# dez/16
· votar
e queria ver se ele encontrou a solucao
|
acabaramosnicks
Membro Novato |
# dez/16
· votar
seu potenciômetro é original? o problema apareceu do nada ou sempre existiu? já trocou o potenciômetro?
|
thiagoahaeuro
Membro Novato |
# dez/16
· votar
sim sempre existiu, troquei por outro do mesmo valor 50k A
|
thiagoahaeuro
Membro Novato |
# dez/16
· votar
mas mesmo assim ele corda o sinal e com um pequeno toque da um pulo no volume
|
acabaramosnicks
Membro Novato |
# dez/16
· votar
se o problema sempre existiu, talvez seja erro de projeto e não tenha "conserto", pq é característica do amp
mas vc pode tentar usar um potenciometro de 100k A
lembrando também que talvez o pot que veio pode ser linear na verdade, dependendo do projeto... dá pra tentar um 100k B também
|
thiagoahaeuro
Membro Novato |
# dez/16
· votar
o 100 k deve resolver pois distancia mais o sinal do aterramento
|
thiagoahaeuro
Membro Novato |
# dez/16
· votar
alguem que entenda e esteja disposto pode me ajudar a resolver esse problema?
|
Ismah
Veterano |
# dez/16
· votar
Eu to acompanhando, mas nada que eu for dizer, já não foi dito... Mas se me permite... Eu colocaria um pot de 1M log.
|
thiagoahaeuro
Membro Novato |
# dez/16
· votar
vc acha q poderia resolver? va deu uma olhada no schematic dele?
|
thiagoahaeuro
Membro Novato |
# dez/16
· votar
o esquema é igual a esse
schematic
|
Ismah
Veterano |
# dez/16
· votar
thiagoahaeuro
Normalmente circuitos ativos tem um pot de 1M, quem sabe...?
|
thiagoahaeuro
Membro Novato |
# dez/16
· votar
esse é o caso de um circuito ativo né?, pois ele nao aterra a entrada de sinal e sim mexe no ganho do op amp , estou certo?
|
Ismah
Veterano |
# dez/16
· votar
Eu não te entendi exatamente.
O controle master, se baseia num divisor de tensão (o meio é o pino 2 do pot), que controla o quanto de sinal é injetado no power.
|
thiagoahaeuro
Membro Novato |
# dez/16
· votar
Exatamente. Talves uma resistencia maior faca com q o sinal seja injetado mais sutilmente
|
thiagoahaeuro
Membro Novato |
# dez/16
· votar
Tem algum outro amp q use esse tipo de controle ?lembra a marca?
|
Ismah
Veterano |
# dez/16
· votar
Acredito que todos os amps usam esse tipo de controle...
|
thiagoahaeuro
Membro Novato |
# dez/16
· votar
E pq a maioria dos amps consistem num esquema assim. Pino 1 do pot ligado. No power , o 2 na saida do pre e o terceiro no terra , nais esse é diferente...
|
Ismah
Veterano |
# dez/16
· votar
Tá difícil de nos entendermos...
O "música morna" em questão está ligado como se não dessa forma?
E não é possível controlar o ganho de um modulador, este é fixo...
Se conseguir fotos podes me ajudar a entender melhor...
|
thiagoahaeuro
Membro Novato |
# dez/16
· votar
É q me refiro aos demais componentes em volta do pot e a ligacao dele no CI. O terminal do pot nao esta ligado no terra diretamente pq ?
|
thiagoahaeuro
Membro Novato |
# dez/16 · Editado por: thiagoahaeuro
· votar
estou acostumado a ver ligacoes tipo esta
ligacao meteoro
|
thiagoahaeuro
Membro Novato |
# dez/16
· votar
Sacou ?
|
Ismah
Veterano |
# dez/16
· votar
Não saquei...

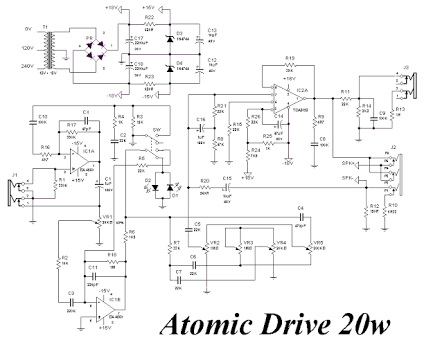

VR1 (VR = Variable Resistor) controla o ganho de saída do RC4558 (dual op amp), que vai para a distorção ou não, e para a segunda metade do RC4558.
Então vai para o tone stack like a Marshall, provavelmente com VR5 = 220k, VR4 = 1M e VR3 = 25k.
Sai do pino 2 do VR5 e vai para o 3 de VR2, que controla a quantidade de sinal injetado no TDA2052...
Todos os pots são aterrados. Então qual o galho?
PS uma imagem em melhor qualidade desse circuito
http://2.bp.blogspot.com/-f8CQdu7EEb8/VZnlj4szERI/AAAAAAAAAZo/zniPueej l80/s1600/Atomic%2Bdrive%2Besquema.JPG
|
