Velvete
Veterano
# abr/11
· votar


Digosambora

Em breve teremos a Black 1 John Mayer Relic?rs

Abraços

theblackstrat
Veterano
# abr/11
· votar


pode crer
já vi essas tarraxas que vem nas shelter 62
parecem ser as mesmas da fender.
pelo menos no visual.
até porque as fender vintage não são grandes coisas
em termos de manter afinação né véio..
só que são lindas..
muito show esse braço aí
não dá p acreditar que é uma gbs..
parabéns

Digosambora
Veterano
# abr/11
· votar


Philipi
Cara, só de bater o olho no escudo que vem na GBS dá pra perceber que fizeram baseado no corpo. Fora do padrão Fender/Squier. Até achei um cara que está vendendo um escudo com 8 furos e somente branco de uma Squier mas fica no sul do país e o escudo está bem zoadinho. Vou deixar esse por enquanto, tem a Paula da Oficina do Benedetti que faz uns escudos à pampa. Se terminar esse projeto e não ficar bom o resultado com esse que fiz, vou fazer um com ela.

eutento2x
Que bom que esteja curtindo, não deixe de acompanhar. Ah, esse vídeo é foda. Essa série é foda. hehehe

Velvete
Cara, pra falar a verdade, ela seria uma das guitas que eu tenho em mente para projetos futuros. Quando for te passar o material para o blog, te falo melhor a respeito. Abraço.

theblackstrat
Cara, se fosse por mim a Fender só tinha essas tarrachas, acho elas lindas demais.
Em relação ao braço, nem eu acreditei quando invernizei, antes não dava pra perceber o flame. Só depois que invernizei que eles apareceram de fato.

Velvete
Veterano
# abr/11
· votar


Digosambora

Aguardo e parabens pelo trabalho.

Abraços

pulgadopc
Veterano
# abr/11
· votar


Ta ficando muito lindo, parabéns de novo !

Philipi
Veterano
# abr/11
· votar


Digosambora

Mande fazer uma baseado no que vem na GBS, os furos podem ser diferentes mas o formato deve ser o mesmo.

TavaresBluesMan
Veterano
# abr/11
· votar


Digosambora
Po bom pa caramba!

Digosambora
Veterano
# abr/11
· votar


Velvete
pulgadopc
Philipi
TavaresBluesMan


Valeu galera, em breve novidades!!!

The Man Who Sold The World
Veterano
# mai/11
· votar


eae cara como ta o projeto????
to viciado em fenders shauhsuahsauhs
ta ficando linda, acompanhei desde o inicio, mas to com saudade da guita vei!!!!! kkkk
posta umas imagens ae plissss

Digosambora
Veterano
# mai/11
· votar


The Man Who Sold The World

Cara, terminei o projeto mas, por incrivel que pareça não estou tempo de fazer uma postagem com fotos e terminar a tuto que estou fazendo desse projeto.

Essa semana a empresa está participando de uma feira e estou numa correria do cão. Mas, eu acho que esse fds vai dar pra dar noticias hehehe.

E já estou com um novo projeto engatilhado. Em breve novidades ...

Abraço.

The Man Who Sold The World
Veterano
# mai/11
· votar


Digosambora
cara hsauhsuahsauhs sou seu fã, mas tenta pega uma guita de melhor qualidade pra fazer suas replicas... afinal aposto que o resultado sonoro sera melhor (por exemplo uma sx sst)
tambem vou querer fotos e sons e fale mais desse seu novo projeto (é a do stevie ray?????)
boa sorte no seu trabalho ae man!!!

Digosambora
Veterano
# mai/11 · Editado por: Digosambora
· votar


The Man Who Sold The World

Cara, vou te falar ...

Pelo nick deu pra sacar que sou fanzão do Richie Sambora hehehehe

Tenho uma Tele que fiz baseado na Kramer Jersey Star. Utilizei uma Squier California Series que tinha parada aqui.

http://www.guitarristas.info/foro/imagehosting/6934649c5b42ec0977.jpg

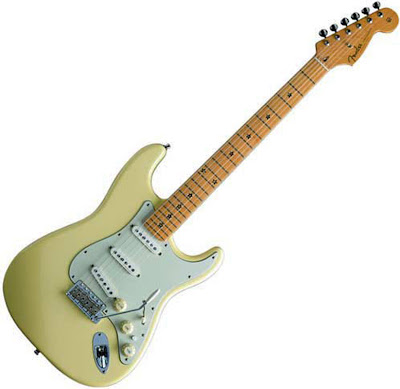

Tenho duas (uma creme e uma sunburst) Shelter´s daquelas com Floyd que utilizei para fazer uma replica/tributo da Fender RS Floyd Rose.

http://lh6.ggpht.com/_tG6J8O-WTMY/RnVsUVSvECI/AAAAAAAAALk/t-ojEd1UqU0/ strat_front.jpg

Tenho um corpo de cedro e braço de marfim (o novo projeto) para fazer uma réplica da Richie Sambora USA Tremolo.

http://2.bp.blogspot.com/_ZmgO90g7Kro/Snec1ZY3B5I/AAAAAAAABhk/NvGlAhhK R90/s400/Fender+Richie+Sambora+03.jpg

The Man Who Sold The World
Veterano
# mai/11
· votar


véi, queria ter disposiçao (e dinheiro) igual vc pra fazer (e ter) tantas guitarras lindas.
hsuahsuahsu por enquanto só uma les paulzinha e a fender americana vem no fim do ano...(o relic será natural)
abs e boa sorte na richie sambora...

Digosambora
Veterano
# mai/11
· votar


The Man Who Sold The World

hehehehe

Cara, disposição tenho de sobra, se ganhasse dinheiro com isso. Seria o trabalho dos sonhos pra mim mas, .... realidade é outra.

Em relação à dinheiro, são todas guitas baratas e fui fazendo os upgrades aos poucos.

Não tenho nenhuma guita de "verdade". Meu sonho de consumo são 3.

Fender Richie Sambora Paisley (só foram feitas 200)
Fender Eric Johson
Qualquer Fender Custom Shop

Qualquer uma dessas me satisfaria plenamente.

Sou completamente apaixonado pelas Stratos.

The Man Who Sold The World
Veterano
# mai/11
· votar


Digosambora
bom... meus sonhos de consumo sao inumeros tbm (muitos deles impossiveis de se realizar) mas no fim do ano to pegando minha stratinha.... nao é uma custom shop... mas é uma american standard, ja tá de bom tamanho né???
essa parada de sonhos de consumo guitarristicos é complicada pois queremos pelo menos umas 2 de cada modelo entao... kkkkkkkkk

theblackstrat
Veterano
# mai/11
· votar


digosambora

como eu posto fotos aki?
dei a amarelada no braço da gbs
estou esperando as peças chegarem dos eua
para montar a blackstrat.
coloque fotos finais aee da blackie
att

Digosambora
Veterano
# mai/11
· votar


theblackstrat

Cara, pra colocar fotos eu faço o seguinte:

- Crie uma conta no Imageshack: http://imageshack.us/ (é rapidao, só se cadastrar)

- Faça o login e faça o upload das fotos para o site (na tela principal do Imageshack clique em browse e procure a pasta que esta a foto e de ok)

- Depois que tiver upado, entre na sua pasta (minhas imagens no Imageshack) copia o link e cola no seu post.

Referente a BLACKIE, vou tirar mais fotos e terminar a tuto esse fds, aí já farei um post completo e definitivo do projeto.

Qualquer coisa estamos aí.

theblackstrat
Veterano
# mai/11 · Editado por: theblackstrat
· votar


digosambora
saca meu projetin.
acho q antes do fim vo tampar o buraco do tensor com madeira
= as anos 50 e fazer um filete atras do braço tb,mas to c medo d fazer cagada.
vlws ae

http://forum.cifraclub.com.br/forum/3/260684/

Sir.Paulo
Veterano
# mai/11
· votar


Essa guitarra é show!!! mesmo!!

theblackstrat
Veterano
# mai/11
· votar


digosambora.
então..o pickguard que eu encomendei é baseado no desenho fender..será que vai dar treta na hr de montar?
se eu tiver que mandar fazer um preto de uma camada só vai ser foda..desfazer o trampo montadinho,e muito bem montado ao
que parece.
saca aí se não da dó de desmontar?

http://cgi.ebay.com/Duncan-Fender-Gilmour-Type-Loaded-Strat-Pickguard- BK-WH-/130511268169?pt=Guitar_Accessories&hash=item1e6313e949

att

Digosambora
Veterano
# mai/11
· votar


theblackstrat

Respondido no seu tópico, vou acompanhar por lá.

Sir.Paulo

Já encomendei todas as peças, só estão faltando os caps, ainda não decidi.

A minha provavelmente vai ter o botaozinho do midboost, só que para outra função que estou testando ver se compensa ou nao colocar.

theblackstrat
Veterano
# mai/11
· votar


digosambora

procure no ebay por clapton pickguard.

lá voce verá várias opções,já montados
c noiseless ou lace sensor,tbx control e mid boost.

acho que valem os 260 doletas d boa.aqui no brasil
só o set de caps fica nisso.

abraço !

theblackstrat
Veterano
# mai/11
· votar


só não vi mesmo foi com escudo de 8 furos...

Digosambora
Veterano
# jun/11
· votar


Conforme havia dito em outro tópico, estarei dando início à esse "diário" da réplica/tributo da Fender "BLACKIE"!!!
A idéia inicial é fazer uma réplica/tributo dessa que é uma das guitas mais famosas e caras do mundo guitarrístico.

Pra quem quiser conferir só acessar o link abaixo da réplica original da Fender, você pode girar a guitarra para visualizar todos os detalhes:

http://www.fender.com/features/blackie/blackie_home.html

OBS.: Antes de mais nada, queria deixar bem claro para os puristas e defensores do relic natural que esse é um projeto que, além de ser apenas para uso pessoal, uma forma de repassar a experiência de fazer relic usando técnicas e materias caseiros.

Essa será a guitarra usada como cobaia para essa experiência:

http://img402.imageshack.us/i/guitadv.jpg/

A primeira coisa à ser feita é desmontar a guitarra, eu costumo guardar as peças em sacos plásticos, para manter uma certa organização e não ter o risco de perder nenhuma peça pequena.
Com a guitarra desmontada, darei início ao braço:

BRAÇO:

Como o braço veio sem verniz de fábrica, o trabalho que tive foi apenas de tirar o logo e passar uma lixa d´água 600 para que o verniz fixasse melhor.
Dado uma mão de verniz, lixei novamente com lixa d´água 600 e apliquei o waterslide (adesivo) com o logo da Fender.
Feito isso, dei duas demãos de verniz para nivelar o adesivo.
Com o verniz seco, lixei com lixa d´água 1200 para polimento, dêem uma olhada como ficou o resultado:

http://img192.imageshack.us/i/001dd.jpg/
http://img52.imageshack.us/i/002fbl.jpg/
http://img824.imageshack.us/i/003ixs.jpg/
http://img823.imageshack.us/i/004vyl.jpg/

Materias usados:

- Verniz em Spray para madeira; (Encontrado em qualquer casa de pintura)
- Lixa d´água Grana 600; (Encontrado em qualquer casa de pintura)
- Lixa d´água Grana 1200; (Encontrado em qualquer casa de pintura)
- Waterslide (Adesivo Logo)(Encontrado facilmente na net e fácil de se fazer se voce tiver uma impressora com impressora toner)

OBS.: O segredo da aplicação do verniz é aplicar em camadas finas e uniformes, esperar o tempo de cura e lixar com lixas d´água para polimento.

Digosambora
Veterano
# jun/11
· votar


Hoje começarei a postar fotos de como está ficando o corpo.
Ainda está bem no início, nessa parte apenas tirei o brilho do verniz e dei início aos "desenhos" da BLACKIE.

CORPO (Tirando o brilho):

Primeiramente dei uma "fosqueada" no brilho com aquelas esponjas Scotch Brite com o lado verde.
O processo para isso foi realizado fazendo movimentos circulares, ora para um lado, ora para o lado oposto. (No melhor estilo Sr.Miyagi do Karate Kid)
O resultado pode ser visto nas fotos abaixo:

http://img717.imageshack.us/i/001bbbi.jpg/
http://img823.imageshack.us/i/002wzo.jpg/

Não fiquei muito contente com o resultado. Sob forte luz, ainda era possível ver claramente o reflexo na guitarra, então resolvi partir para uma segunda opção.
Utilizei lixa d´água 1200 (molhada hein pessoal), refazendo os mesmos movimentos circulares.
Terminado o processo, passei novamente a Scotch Brite, para tirar alguns detalhezinhos.
O resultado pode ser visto abaixo:

http://img135.imageshack.us/i/003ub.jpg/

Ainda falta dar uma "encerada" no corpo.

Materias usados:

- Esponja Scotch Brite; (Encontrada facilmente em qualquer mercado)
- Lixa d´água Grana 1200; (Encontrado em qualquer casa de pintura)

CORPO (Fazendo os detalhes *RELIC*):

A BLACKIE se caracteriza pelo fato de ter uma relic heavy na parte posterior do corpo e um relic light na parte frontal do corpo.
Dei início na parte traseira, pois seria mais trabalhoso digamos assim.
Para "tentar" seguir os padrões do relic original, fiz o desenho com uma lapiseira no proprio corpo, procurando seguir as linhas do original.
Na parte com a maior falta de tinta, utilizei uma lixa para madeira 220 para retirar a pintura, respeitando as linhas demarcadas, lixei até bem próximo do desenho que fiz com a lapiseira.

Esse relic da BLACKIE se caracteriza não pelo fato de ser uma pintura gasta mas, de batidas e "quebras" na pintura, o que ficou bem complicado de se fazer, espero que o resultado final fique pelo menos bom.
Para os detalhes usei esse jogo de estiletes e com toda a paciencia de chines, fui fazendo o contorno e na base da tentativa e erro, tentando dar um ar de natural.
Para um acabamento nestes desbastes, passei lixa d´água 600 (molhada) bem levemente e logo em seguida lixa d´água 1200.
O resultado pode ser visto abaixo:

http://img718.imageshack.us/i/005sv.jpg/
http://img543.imageshack.us/i/006ljf.jpg/

Materias usados:

- Jogo de estiletes; (Encontrado em papelaria)
- Lixa d´água Grana 600; (Encontrado em qualquer casa de pintura)
- Lixa d´água Grana 1200; (Encontrado em qualquer casa de pintura)
- Lixa Madeira Grana 220, a única que tinha em casa disponivel no momento(Encontrado em qualquer casa de pintura)

Vão algumas fotos com o corpo, praticamente finalizado. Faltando apenas alguns detalhes.

Aqui, dei uma encerada no corpo, para retomar um pouco do brilho. Visto que a BLACKIE não é totalmente fosca. Lá vai:

http://img4.imageshack.us/i/007jfv.jpg/
http://img848.imageshack.us/i/008mw.jpg/
http://img857.imageshack.us/i/009tn.jpg/
http://img340.imageshack.us/i/010xrq.jpg/
http://img855.imageshack.us/i/011oo.jpg/
http://img20.imageshack.us/i/012pv.jpg/

Aqui estou confeccionando o escudo com apenas uma camada e oito furos, como na BLACKIE:

(OBS.: Achei essa placa muito fina, provavelmente procure outra solução)

http://img231.imageshack.us/i/013uu.jpg/
http://img219.imageshack.us/i/014bn.jpg/
http://img846.imageshack.us/i/015nh.jpg/
http://img707.imageshack.us/i/016lvw.jpg/

Material usado para a confecção do escudo:

- Placa de PVC de imobiliaria (hehehe)

Digosambora
Veterano
# jun/11
· votar


Uma vista geral de como está ficando:

http://img694.imageshack.us/i/007sf.jpg/

Essa semana apenas mexi no braço.
Fiz as marcas de "cigarro" no headstock.
Para fazer essas marcas, tentei algumas coisas como:

- Fósforo;
- Isqueiro;
- Vela;
- Cigarro.

Testei todos em um pedaço de madeira clara, que utilizo para testes, nenhum resultado me agradou, sempre ficando aquela aparência de chamuscado da fumaça.

Foi quando lembrei que uma vez soldando alguma coisa, deixei o ferro de solda quente encostar num pedaço de madeira e ele ficou com a mesma aparencia de queimado do cigarro.
Parti para o teste, e funcionou legal. Com o resultado esperado, resolvi fazer no headstock, vejam como ficou:

http://img268.imageshack.us/i/007sa.jpg/
http://img857.imageshack.us/i/005cg.jpg/
http://img855.imageshack.us/i/006fs.jpg/

Essa semana comprei betume para fazer o escurecimento do corpo mas, só vou ter tempo de testar no final de semana, então em breve mais novidades.

Digosambora
Veterano
# jun/11
· votar


CORPO:

Resolvi deixar o corpo do jeito que esta nas fotos abaixo, para dar uma envelhecida, é necessario chegar na madeira pois, se deixar somente na seladora nao escurece.
Para isso utilizei:

- Betume da Judéia; (cuidado com esse material é literalmente piche de asfalto, mancha e gruda que é uma beleza)
- Thinner; (para diluir o betume)
- Graxa para sapato (marrom)

O procedimento que utilizei foi o seguinte:

Dilui um pouco de betume com o thinner, não irei passar quantidade pois isso será de acordo com o que a pessoa quer.
Apliquei nos lugares que queria, achei que ficou escuro demais, utilizei entao a graxa para remover o "grosso" do betume. Como fiz.

Não cheguei a ler os componentes da graxa mas, o betume sai muito facil passando ela.
Passei no dedo mesmo, uma pequena quantidade de graxa e ia tirando somente o quanto queria do betume, foi dessa maneira que encontrei uma forma de tirar controlando o quanto queria que ficasse de betume.
Vejam como ficou:

http://img560.imageshack.us/i/011mgc.jpg/
http://img197.imageshack.us/i/010lzn.jpg/
http://img695.imageshack.us/i/009hw.jpg/
http://img12.imageshack.us/i/008efj.jpg/

Depois e fazer o "envelhecimento", dei algumas pancadinas de leve no corpo, apenas para dar umas afundadinhas no mesmo.

Como disse, vou deixar o corpo dessa maneira e deixar o tempo ir cuidando do resto.

BRAÇO

Utilizei o mesmo principio do envelhecimento do corpo na escala do braço, no final, acabei não gostando muito do resultado, ainda não finalizei o braço.
As tarrachas eu tinha em casa de uma outra guitarra, já estao escurecidas pelo tempo, entao nao fiz nada nelas.
Vejam, como esta o estado do braço atualmente:

http://img815.imageshack.us/i/009duq.jpg/
http://img683.imageshack.us/i/008ion.jpg/
http://img228.imageshack.us/i/010ua.jpg/

ESCUDO

Como havia dito, fiz esse escudo apenas como molde para ver posicao de caps e pots. Se ficasse bom, iria acabar deixando ele mesmo mas não compensa muito, visto que o que eu quero custa em torno de $ 14,00, então comprarei pronto.

http://img850.imageshack.us/i/013yi.jpg/

ELÉTRICA

Felizmente fiz o escudo para medir espaço.
Infelizmente, o pot do 2º Tone não coube no espaço que a guita tem, vou precisar abrir um espaço para ele, mais um trampinho para se fazer.

http://img859.imageshack.us/i/001zcj.jpg/

GERAL

Umas fotos apenas para ver como provavelmente ficara:

http://img535.imageshack.us/i/001ftm.jpg/
http://img4.imageshack.us/i/004lbq.jpg/
http://img854.imageshack.us/i/003ud.jpg/
http://img703.imageshack.us/i/002hvs.jpg/

OBS.: Ainda faltam envelhecer as partes metálicas, a ponte vintage que comprei ainda não chegou (espero que sirva hehe) assim que chegar começo esse processo

Digosambora
Veterano
# jun/11
· votar


Fala galera!

Depois de um longo período sem postar, estou terminando a saga da "BLACKIE".

Seguem detalhes finais e a guitarra enfim, "finalizada".

Queria agradecer à todos que de uma forma ou de outra, criticaram, apoiaram, incentivaram, deram dicas e principalmente, acompanharam o projeto.

Espero que gostem e curtam o resultado final.

Vamos lá ...

NECK PLATE (Peças metálicas)

No Neck Plate, gravei o Serial Number com punção e fosqueei ele com Lixa d´Água 1200, seguem as fotos:

http://imageshack.us/photo/my-images/232/np1b.jpg/
http://imageshack.us/photo/my-images/856/np2o.jpg/
http://imageshack.us/photo/my-images/121/np3w.jpg/

Para as peças metálicas, utilizei Lixa d´Água 1200, apenas para deixá-las fosqueadas. Optei por não fazer nenhum tipo de ferrugem nas ferragens para não compromete-las mais cedo. No caso de ferrugem, uma alternativa seria utilizar o mesmo ácido que utilizo para corroer as PCI´s para pedais.

Material Utilizado:

- Lixa d´Água 1200

CAPAS CAPTADORES:

Nas capinhas dos captadores, dei uma lixadinha de leve por toda a capinha. Em seguida, apliquei betume, conforme foto:

http://imageshack.us/photo/my-images/819/cap1tq.jpg/

Logo após, passei numa esponjinha, graxa de sapateiro, algum composto da graxa retira o betume com muita facilidade, então fui retirando aos poucos e como dei uma lixada antes, alguns pontos ficam mais escuros, outros mais claros:

http://imageshack.us/photo/my-images/37/cap2e.jpg/

Comparando a capinha, antes e depois:

http://imageshack.us/photo/my-images/848/cap3h.jpg/
http://imageshack.us/photo/my-images/19/cap4cw.jpg/

Materiais utilizados:

- Betume da Judéia;
- Cera (Graxa) de Sapato;
- Pedaço de Esponja

BLINDAGEM

Efetuei a blindagem com folhas de cobre auto colantes. Aqui não tem muito segredo. O serviço é apenas cobrir as cavidades da guitarra e preparar o escudo, conforme as fotos:

http://imageshack.us/photo/my-images/231/blind2b.jpg/
http://imageshack.us/photo/my-images/109/blind1.jpg/
http://imageshack.us/photo/my-images/87/blind3.jpg/

OBS.: Não esquecer de ligar a blindagem (folhas de cobre) no terra da guitarra.

ELÉTRICA:

Visualização da parte elétrica:

http://imageshack.us/photo/my-images/707/eletr1.jpg/
http://imageshack.us/photo/my-images/64/eletr2.jpg/
http://imageshack.us/photo/my-images/40/eletr3.jpg/

ESCUDO PRONTO:

http://imageshack.us/photo/my-images/683/esc1.jpg/
http://imageshack.us/photo/my-images/837/esc2e.jpg/

GUITARRA TERMINADA (UFA!!!):

http://imageshack.us/photo/my-images/220/pront1.jpg/
http://imageshack.us/photo/my-images/10/pront2.jpg/
http://imageshack.us/photo/my-images/861/pront3.jpg/
http://imageshack.us/photo/my-images/807/pront5.jpg/
http://imageshack.us/photo/my-images/64/pront6.jpg/

Mais uma vez, gostaria de agradecer à todos e até o próximo projeto.

Grande abraço.

axleWs
Veterano
# jun/11
· votar


sensacional rapaz, SENSACIONAL

Digosambora
Veterano
# jun/11
· votar


axleWs

Pow cara, valeu!!!

Que bom que tenha gostado.

Grade abraço

Enviar sua resposta para este assunto
        Tablatura
Responder tópico na versão original


Tópicos relacionados a Réplica/Tributo da Fender "BLACKIE" Eric Clapton - Processo e Relic
