Ok, mais um que montou o Mini Fuzz

Autor Mensagem
Invalid User
Veterano
# dez/08
· votar


Victorblues
Certifique-se da posição que vc soldou os resistores e o transistor.

Os resistores não dão na mesma se inverter a posição?

fabãorenato
Veterano
# dez/08
· votar


Pelo que eu li os resistores n tinham posição.
Eu montei a versão que tem o led em troca do diodo de silício.

Victorblues
Veterano
# dez/08
· votar


Invalid User
fabãorenato

Desculpem quis dizer posição do resistor na placa, e posição do capacitor (+/-).

Chegou a fiação? esse circuito ñ tem segredo bixo, é bem simples. Vc danificar o transistor (parte mais sensível) é provavel, mas só se vc ficar com o ferro tempo demais na "perninha" do componente. Eu apenas tinha soldado cabo de guitarra, montei o mini fuzz com ferro de solda inadequado 60w e mesmo assim não queimou nada.

Henrique S.
Veterano
# dez/08
· votar


fabãorenato

voce checou o lado do Led? ele é, acima de tudo, um Diodo tambem, e tem lado certo pra ficar ehehhe

MauricioBahia
Moderador
# dez/08
· votar


fabãorenato
Não seria a ligação dos fios no plug estéreo?
Abs

MauricioBahia
Moderador
# dez/08 · Editado por: MauricioBahia
· votar


fabãorenato
Isso foi o que houve comigo... Chiado e tal. Aí, acertei a ligação do plug estéreo (TRS). (As setas são apenas pra mostrar o posicionamento dos contatos do conector em relação aos pontos de solda).

Exemplo:
http://img50.imageshack.us/img50/71/ligacarplugestereominifug1.jpg

Essa ligação também serve pro Tube Screamer.

Abs

MauricioBahia
Moderador
# jan/09 · Editado por: MauricioBahia
· votar


Pra galera que tá iniciando montagens (com eu) uma foto de algo bem montado (pelo menos, eu achei). Tem uns macetes interessantes como enrolar fios um no outro para não ficar uma "zona" (além disso, sobra um pouco de fio caso necessite) e colocar um fio de metal para ligar elementos à placa para ajustar na caixinha e dar firmeza. Caso alguém discorde do que disse ou queira acrescentar, por favor escreva!

http://img183.imageshack.us/my.php?image=dsc01795amd5.jpg

Aquele nó nos fios preto e vermelho indo pra ?PDT é para ter sobra de fio?

Abs

Henrique S.
Veterano
# jan/09
· votar


MauricioBahia

sobrando fio?

ao que parece nem ta sobrando tanto, acho que ta é segurando o fio com o clip da bateria ali, pra nao ficar sacudindo

essa "tecnica" de usar sobras das pernas de componentes eu uso em placas que a chave ou/e os pots sao onboard, ai n precisa ficar decapando e estanhando fio...

MauricioBahia
Moderador
# jan/09
· votar


Henrique S.
Não... Eu não disse que estava sobrando. ;-) A pergunta era, se dar um nó no fio é um técnica para ter sobra e ficar organizado.
Abs

Henrique S.
Veterano
# jan/09
· votar


MauricioBahia

ah, serve pra isso tmb, eu faço as vezes pra nao me perder o que é o que
em alguns pedais ajuda


hehehehehhe

MauricioBahia
Moderador
# jan/09
· votar


Henrique S.
Rastafari! hehe

Esse macetes são muito legais de aprender... diria... fundamentais pra organizar e otimizar o trabalho. Além da qualidade do produto final ficar bacana! Obrigado mais uma vez!

Abs

Henrique S.
Veterano
# jan/09
· votar


MauricioBahia

é entao

uma coisa que eu faço sempre que tenho em maos (nesse caso do GT2 nao achei ainda) é utilizar aquele espaguete termoretratil

http://www.asaseases.com.br/imagens/produtos/1678/termo%20retratil%20s ortido.jpg

é legal pra por nos fios dos Pots pra ficar organizado (se o pedal tem sei la, 5 pots, ajuda)

Victorblues
Veterano
# jan/09
· votar


Henrique S.

Cara eu to procurando isso e tambem ñ acho!! è ótimo pra proteger as pontas dos fios soldados nos pot uo componentes.

fabãorenato
Veterano
# jan/09
· votar


Obrigado galera. Eu vou verificar a ligação do jack stereo. Em relação aos componentes eu fui muito cuidadoso ao soldar e também em relação a posição dos mesmos. Vou dar um tempo porque estou em época de provas na faculdade. Universide pública tem dentre outros problemas, greves. No caso da UERJ, de 2 em 2 anos, quando há eleições. E são greves do tipo: baderneiras por parte de alguns alunos metidos a revolucionários, e inuteis por parte dos diretores, que não sabem negociar nada, pois não ouvem.
No mais, obrigado!

MauricioBahia
Moderador
# jan/09 · Editado por: MauricioBahia
· votar


fabãorenato

Aqui. Viu isso já?

>>> Foto Ligação Mini fuzz do plug estéreo (TRS)<<<
http://img50.imageshack.us/img50/71/ligacarplugestereominifug1.jpg
Abs

ps. meus dedos são fotogênicos pra cacete!

MauricioBahia
Moderador
# jan/09 · Editado por: MauricioBahia
· votar


>>> "Samplezinho" rápido da distorção do Minifuzz no máximo!! <<<

Usei o cap da ponte da minha Strato e microfonando o amp.
http://www.4shared.com/file/79292999/83b9fd2c/sampleMiniFuzzDistorcaoS trato.html
Abs

edumnovaes
Veterano
# jan/09
· votar


MauricioBahia
mais um sample do mini fuzz:
http://www.4shared.com/file/79295591/19afb4c3/sample_mini_fuzz.html?di rPwdVerified=e5b0c2da

distorção quase no máximo, e humbucker da ponte de Cort Viva Gold II + Guitar Rig(pra simular o amp...)

MauricioBahia
Moderador
# jan/09
· votar


edumnovaes
Esse pedal é uma porradinha... Faz um barulho!!!
Abs

ps. o chiado da gravação é do pedal? Pq, ele não chia nada... Zero...

edumnovaes
Veterano
# jan/09
· votar


MauricioBahia
é...
tah sem blindagem...
mto bom!!!
e o meu humbucker da ponte chia um pouco...
Mas o pedal é mto legal... aconselho a todos q querem montar seu primeiro pedal...

fabãorenato
Veterano
# jan/09 · Editado por: fabãorenato
· votar


MauricioBahia

Sim, já vi esta foto. Este jack é exatamente igual ao que veio no kit do ts. Mas o minifuzz eu comprei as peças aqui mesmo no rio em lojas do centro, e o jack estereo é um pouco diferente, por isso eu preciso comparar para fazer a ligação. Na semana que vem terminam minhas provas e eu pego denovo para verificar tudo.

edit: obrigado!

Marciocp
Veterano
# jan/09
· votar


Galera

Preciso da ajuda de vocês. É o seguinte:

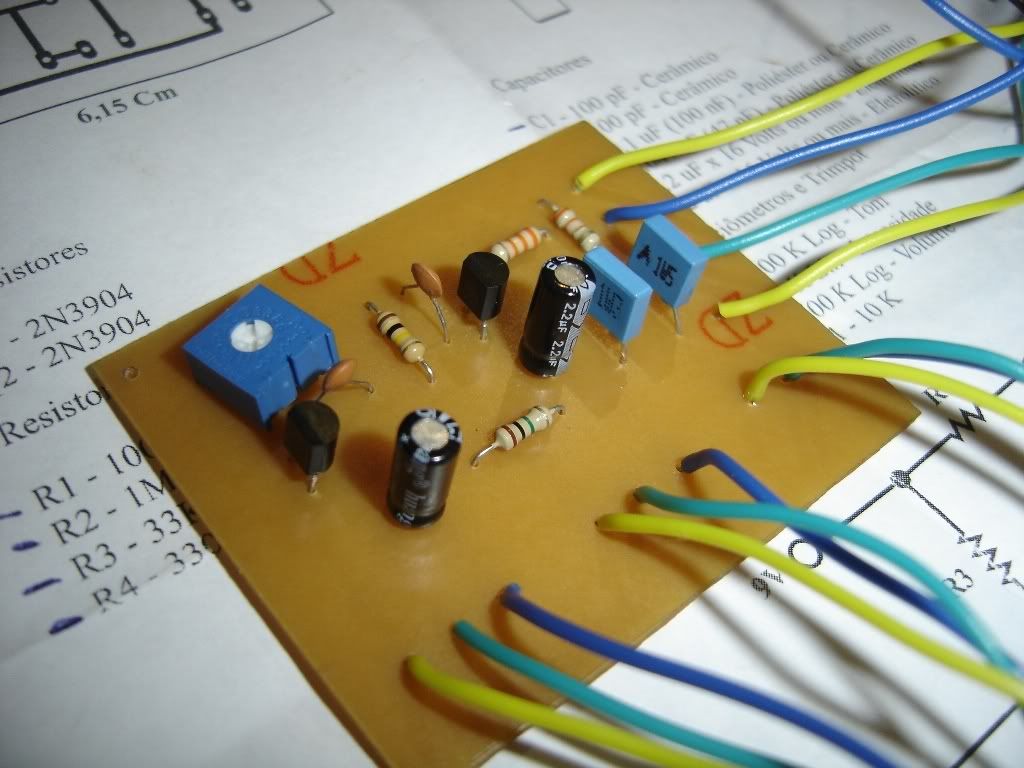

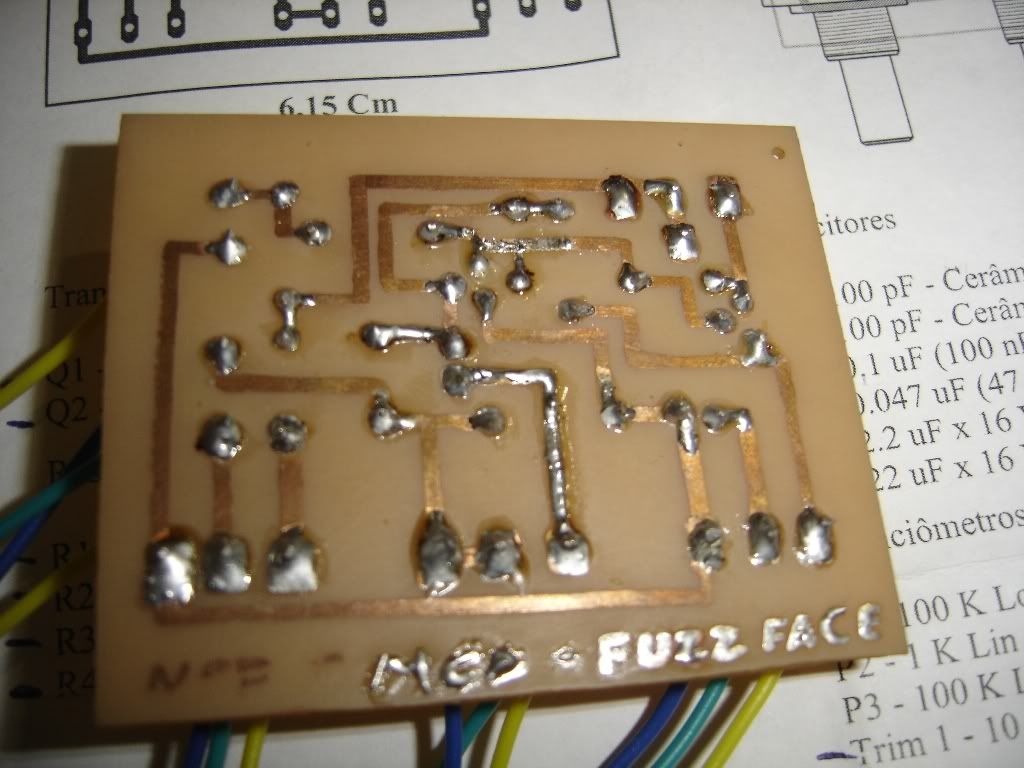

Comprei o kit do Super-Fuzz do Bertola, fiz a placa, montei os componentes, fiz a ligação dos jacks e a chave. Tudo.

Sem acionar a chave o bypass funciona normal, mas quando aciono a chave não sai mais o som da guitarra, só um ruido mesmo.

Desfiz a ligação da chave e fiz uma ligação direta. Nada tb, sem som.

Vo postar a foto da placa dos componentes pra vcs verem se tem algo errado.... já revisei tudo e nada de da certo.

http://i300.photobucket.com/albums/nn25/marciocp/placa-fuzz036.jpg

http://i300.photobucket.com/albums/nn25/marciocp/placa-fuzz037.jpg

http://i300.photobucket.com/albums/nn25/marciocp/placa-fuzz040.jpg

MauricioBahia
Moderador
# jan/09 · Editado por: MauricioBahia
· votar


Marciocp
Já verificou a ligação do plug TRS Stereo?
Postei uma foto logo acima.
Abs

Marciocp
Veterano
# jan/09
· votar


MauricioBahia

verifiquei sim...... liguei de tudo quanto é jeito... o plug é um pouco diferente desse da foto q vc postou..

mas o sinal funciona, porque o bypass esta blz... só qd aciona a chave q nao da som nenhum..

MauricioBahia
Moderador
# jan/09
· votar


Marciocp
Então pera aí..

MauricioBahia
Moderador
# jan/09
· votar


Cara isso tem pinta de ser uma ligação na DPDT ou in out da placa... Já verificou certinho?

Abs

Marciocp
Veterano
# jan/09
· votar


MauricioBahia

Ok... fico no aguardo..

obrigado

MauricioBahia
Moderador
# jan/09
· votar


Marciocp
Vc tem experiência com montagem de pedais?
Abs

Marciocp
Veterano
# jan/09
· votar


MauricioBahia

pedais é o primeiro... mas em eletronica eu tenho um pouco sim... e eu leio bastante coisa por ai....

MauricioBahia
Moderador
# jan/09
· votar


Marciocp
Nos 2 pedais que montei, eu inverti cabos no Plug Stereo e na DPDT. E o sintoma era o mesmo que vc disse. Não sou experinete, mas espero estar ajudando.
Tem certeza absoluta que não é a ligação: Placa (in/out/9v) > DPDT > jacks?
Abs

Marciocp
Veterano
# jan/09
· votar


MauricioBahia

Certeza eu não tenho, mas eu achooo q liguei certo. a chave DPDT tem lado certo??

eu segui o esquema de ligaçao.... o jack estereo tive um pouco de dificuldade de entender e tal... ele é diferente desse ai q vc postou..
