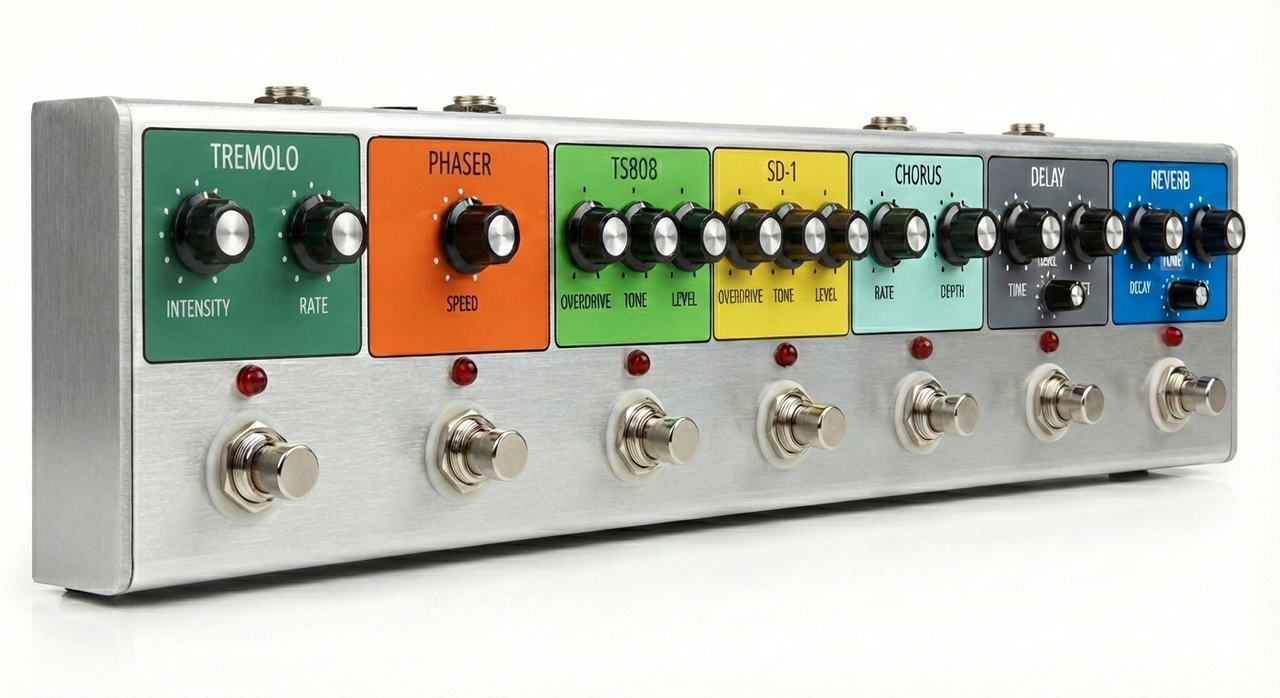

kooala Veterano	# 02/fev/26 01:21 · Editado por: kooala Boa noite a todos, Estou com um ideia maluca, já alguns anos de montar uma pedaleira de pedais, tudo em uma só caixa. Antes que comecem a falar que é inviável economicamente e que uma porra de um Cuvave de 250,00 já resolve qualquer parada, que no futuro não vai conseguir vender o que fez e etc… Pessoal meu som é um Fender Stratocaster ligado direto em um EVH 5150III by Fender canal azul por um cabo Tecniforte High Clear. Quero fazer essa pedaleira de pedais simplesmente pelo prazer de viver e gostar de criar/construir. Estive pensando e juntar os pedais abaixo e nessa ordem: TR-2 Tremolo - Boss Phaser 90 - MXR (Mooer Minety Phaser) TS 808 - Ibanez (Demonefx TS) SD-1 Overdrive - Boss CE-2 Chorus - Boss (Joyo Analog Chorus) DD-2 Delay - Boss (Joyo Digital Delay) Moist Reverb - Joyo Temos três pontos que preciso de ajuda: 1. Gostaria de conectar este pedais sem uso de cabos e plugs p10-p10, o que vocês me sugerem? 2. Gostaria de alimentar esses pedais em 3 pontos isolados sendo um para todos os pedais analógicos, um para o Digital Delay e um para o Moist Reverb, o que vocês me sugerem? 3. Gostaria muito de incluir um efeito loop entrando antes do Chorus, o que vocês me sugerem? Segue uma imagem de como quero que essa pedaleira seja. Imagem da Pedaleira de Pedais
murilo97 Veterano	# 02/fev/26 10:21 · votar 1- Você pode simplesmente soldar fios entre os pedais, conectando a saída de um na entrada do outro. 2 - Procure projeto de fontes para pedais com múltiplos reguladores lineares em paralelo. 3 - Loop de efeitos? Em vez de soldar diretamente a saída do efeito anterior à entrada do Chorus, faça um arranjo com dois jacks P10 de circuito fechado. Sem Plugar nada o sinal passa direto pelos jacks até o Chorus e plugando o sinal sai pelo tip do primeiro jack e retorna pelo segundo jack para a cadeira de pedais.
LeandroP Moderador	# 05/fev/26 18:41 · votar kooala Não preciso acrescentar nada que já não tenha sido dito pelo murilo97. Eu seguiria pela ideia dele. Embora, a ligação dos pedais através de cabos P10 eu ache mais vantajoso. Você já pensou no custo pra fabricação dessa carcaça de chapa dobrada? No projeto e execução? Conceitualmente é algo relativamente simples de fazer. Mas, na prática tem os seus desafios. Se mandar cortar a laser, dobrar, soldar, lixar, pintar, etc, pode sair bem caro.
