pedal Tremolo e overdrive do DIY kit

    Autor Mensagem
    Luiz_RibeiroSP
    Veterano
    # 27/out/18 15:35 · Editado por: Luiz_RibeiroSP


    Comprei esses kits da china, para montar pedais. Um overdrive e um tremolo, vou postar o tremolo pois não fotografei a montagem do overdrive.
    O primeiro que montei foi o overdrive, que é """""INSPIRADO"""""" se é que me entendem, no ts-9 mas usando mosfet 2n7000 e TL082 no lugar de transistores bipolares e o 4558. O som dele é bem legal, troquei o tl082 pelo 4558 porque achei mais legal, no entanto ele funcionou bem com os dois.
    O mais legal neste pedal é um trimpot na realimentação do amopo que pode deixar o pedal com mais ou menos ganho, achei uma posição que gostei e deixei, não funciona bem com estre trimpot nos extremos.
    O pedal ficou com o som mais forte do que um ts-9 comum, a montagem foi a pior parte, os furos do jack ficaram baixos demais e a placa fica um pouco torta por causa do pouco espaço, pois a caixa é pequena. Colocar os jacks foi outro desafio.
    Não recomendo para quem nunca montou pedal, prefiro que estes monte um circuito fuzz simples em uma placa padrão e use uma caixa plastica blindada, depois vai avançando em projetos mais complexos. Pelo preço valeu e muito a pena.

    vai a foto do overdrive que chamo de hipster drive, esse bigode ficou uma comédia.
    pedal overdrive

    O pedal tremolo foi mais fácil de montar, pois tem os furos mais altos.
    No site e no papel "orientanto" a montagem, pede-se que faça uma alteração onde um fio é puxado de um resistor até a chave 3PDT e ligar um dos terminais de um dos transistores até um capacitor. No entanto a placa ja veio com essa modificação e não foi necessário eu fazer.
    Um dos problemas desses kits é que não vem esquema, o papel que orienta a montagem é basicamente o mesmo desenho da placa do circuito impresso, mostrando os componentes e seus nomes.
    Este tremolo é """""inspirado""""" em um circuito do tonepad, o EA tremolo, basicamente é um oscilador de deslocamento de fase que injeta um sinal no gate de um fet, que vai controlar o ganho de um amplificador com transistor bipolar. funciona bem legal mas prefiro o boss.
    Os dois pedais me deixaram muito satisfeito, não ter que furar e pintar a caixa, alem do acabamento e a qualidade são bons motivos para tentar montar, pra quem tem certa habilidade!


    vai as fotos do pedal e o endereço do site
    no osciloscópio, o sinal verde é de entrada e o amarelo é de saída.

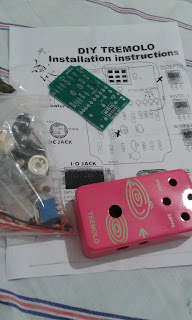

    tremolo desmontado

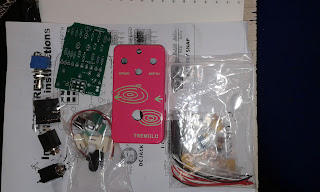

    tremolo desmontado 1

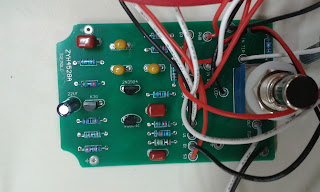

    placa montada

    forma de onda



    site
    https://pt.aliexpress.com/item/NEW-Handmade-Guitar-effects-Tremolo-ped al-foot-switch-kit-true-bypass-guita-effects-pedal-Guitar-Accessories/ 32712981937.html?spm=a2g03.search0204.3.1.26291cf39TDv6l&ws_ab_test=se archweb0_0,searchweb201602_1_10065_10068_5730911_5729811_318_10547_319 _317_10548_10696_5728811_10084_10083_10618_452_10307_532_204_328_10059 _10884_323_10887_100031_320_321_322_10103,searchweb201603_55,ppcSwitch _0_ppcChannel&algo_expid=d584e953-e52f-4754-a5a1-52101df9ed36-0&algo_p vid=d584e953-e52f-4754-a5a1-52101df9ed36
