Esquema elétrico diferente

    Autor Mensagem
    Bruno Garcia
    Veterano
    # 03/jan/20 18:42 · Editado por: Bruno Garcia


    Olá, boa tarde...
    Será que alguém nesse mundo poderia me ajudar com a minha guitarra?
    Pois bem eu pintei minha guitarra e já fiz a blindagem com fita de cobres etc, agora na parte elétrica não encontro ajuda ...
    Ela possuí 2 captadores singles, não tem chave, e 2 potenciômetros( tone e volume) e um jack.

    Eu recenteme aproveitei que estava reformando ela e comprei um mini hambucker, só que o bicho veio com 4 fios, então quero deixar ela com o mini hambucker no braço e o singles na ponte.alguém no mundo pode me dar uma luz??

    P.s: minha cidade n tem luthier, o único q tem recusou esse trabalho : (

    LeandroP
    Moderador
    # 03/jan/20 20:12
    · votar


    Bruno Garcia

    Então a sua configuração é SS e você quer SSH

    S= single
    H= humbucker

    É mais comum utilizar o humbucker na ponte, na configuração HSS.

    Mas, a guitarra é sua e o gosto é seu rs

    Eu pesquisaria pela configuração HSS e tomando o cuidado de inverter os fios positivos do captador da ponte e do braço na chave seletora. Esta chave pode ser de 3 ou 5 posições.

    O humbucker possui 4 fios e a malha (que também é soldada no aterramento), e ele é assim por ser como se fosse dois singles com polaridade invertida. Assim sendo, você precisaria saber quais são esses fios nas respectivas bobinas também.

    LeandroP
    Moderador
    # 03/jan/20 20:23
    · votar


    Bruno Garcia

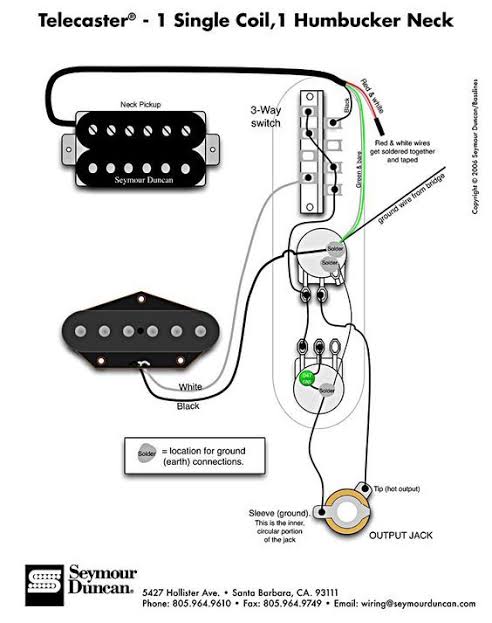

    Basicamente é isso:

    http://emergencyrepairplumbers.com/M/2019/07/seymourcan-wiring-diagram s-dimarzio-humbuckers-parts-for-cars-pearly-gates-set-phostenix-chart- ibanez-pdf.jpg

    Este esquema não diz nada em relação aos 4 fios do humbucker.

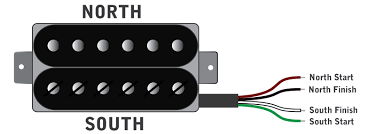

    A imagem abaixo representa os 4 fios:

    https://encrypted-tbn0.gstatic.com/images?q=tbn%3AANd9GcQ9TD920vkPK_aj Zh-KQis_rRulgFAinJFYqZm9MmZWd5QEj25H

    Vamos chamar uma bobina do humbucker de A e a outra de B. Ambas as bobinas possuem polaridades "norte" e "sul".

    Ligar em série "norte B + sul A" (emendar os fios com solda)

    Ligar "norte A" na chave seletora, na posição correspondente a posição do captador (ponte, meio ou braço).

    Ligar "sul B" no aterramento junto com a malha.

    Pra isso você deve ter um multímetro pra verificar a impedância de cada bobina. A impedância é medida na escala de Ohms do multímetro. E também usar o multímetro pra verificar a condutividade das chaves (aonde passa e não passa sinal).

    Ismah
    Veterano
    # 03/jan/20 20:24
    · votar


    Não sei se entendi direito o que quer fazer, ou como podemos ajudar. Se o LeandroP estiver certo, existem algumas possibilidades variadas.
    Vai da sua criatividade, e objetivos.

    Bruno Garcia
    Veterano
    # 03/jan/20 20:54 · Editado por: Bruno Garcia
    · votar


    Olá muito obrigado, mas só uma coisa, não tem chave seletora, e eu posso usar na ponte o hambucker tudo bem : )
    No caso o hambucker é aquele mini do tipo hot rails

    E me perdoe mesmo, mas eu não consegui entender...
    Será que não tem como fazer um desenho, num papel, seria assim, single no braço, hambucker na ponte, potenciômetro ton, potenciômetro volume, jack...
    Sem chave seletora, pq a guitarra não tem!

    Ramsay
    Veterano
    # 04/jan/20 00:52
    · votar


    Bruno Garcia
    Se a sua guitarra não tem chave, então os 2 captadores ou estão ligados em paralelo (som magro e um tanto agudo) ou em série (som mais grave e encorpado).
    Dá pra ligar um mini humbucker aí, mas, nesse esquema, sem chave seletora, o som do mini humbucker vai ser tão prejudicado que nem vale a pena instalar, simples assim...

    Bruno Garcia
    Veterano
    # 04/jan/20 11:03 · Editado por: Bruno Garcia
    · votar


    Sim, então se eu ligar só ele, só mini hambucker...
    Como é a ligação?

    Seria basicamente isso:
    https://encrypted-tbn0.gstatic.com/images?q=tbn%3AANd9GcQm1DLq5yv8MMqv c6PQz_qWaDDssA_ihjW1Ef7G0Nkgsk2VW7Hf

    Só que sem chave, e a posição dos captadores invertidos

    Ramsay
    Veterano
    # 05/jan/20 18:42
    · votar


    Bruno Garcia
    Não, basicamente seria o esquema abaixo:
    https://docs.google.com/gview?embedded=true&url=https%3A%2F%2Fwww.seym ourduncan.com%2Fwp-content%2Fuploads%2F2016%2F05%2F1H_1V_1T.pdf

    LeandroP
    Moderador
    # 05/jan/20 21:20
    · votar


    Bruno Garcia

    É exatamente o esquema que o Ramsay publicou acima.

    E se não quer usar uma chave seletora, não vejo nenhuma razão pra usar mais de um captador.

    Se puder, poste uma foto dessa guitarra pra gente ver melhor.
